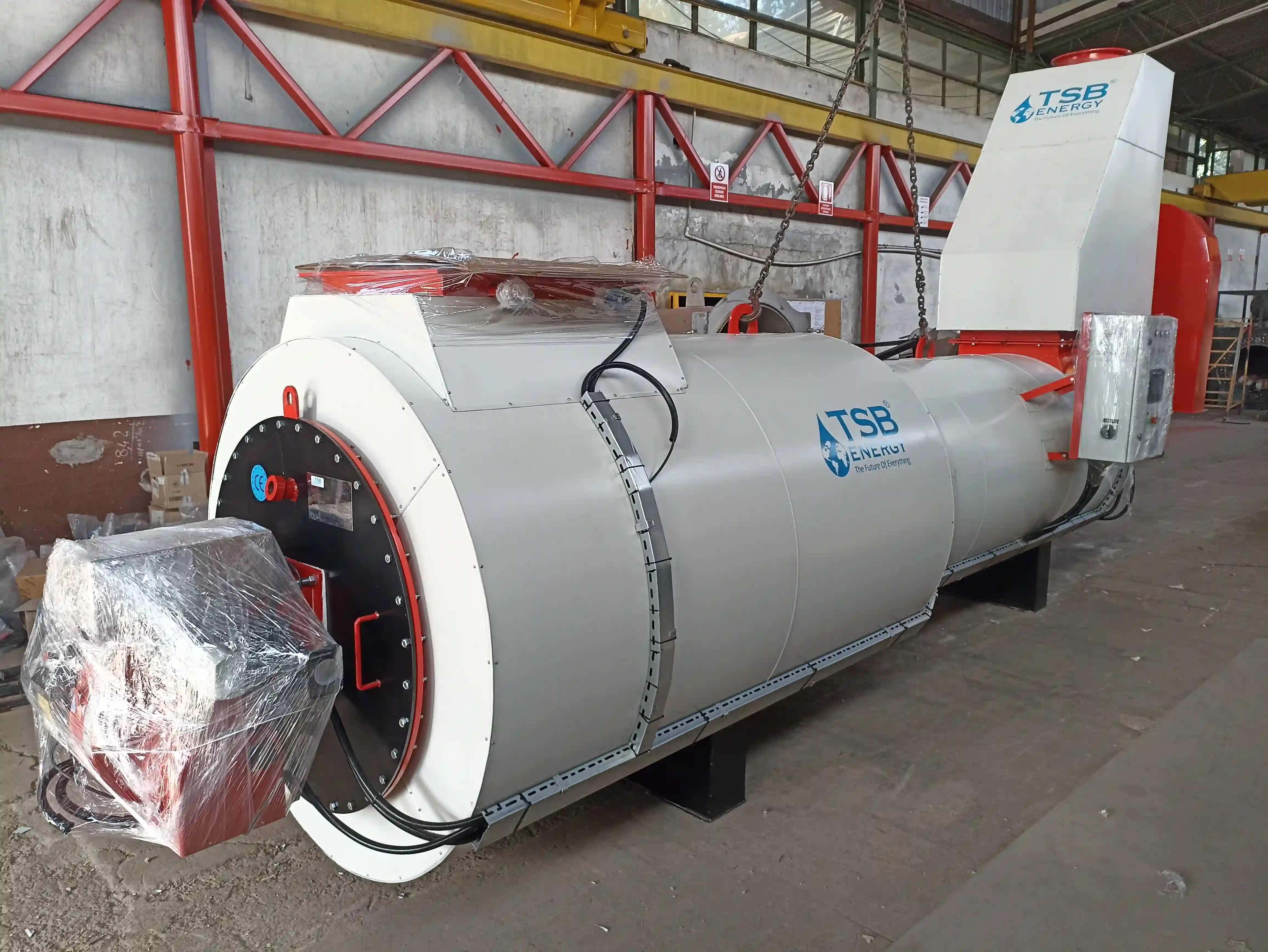

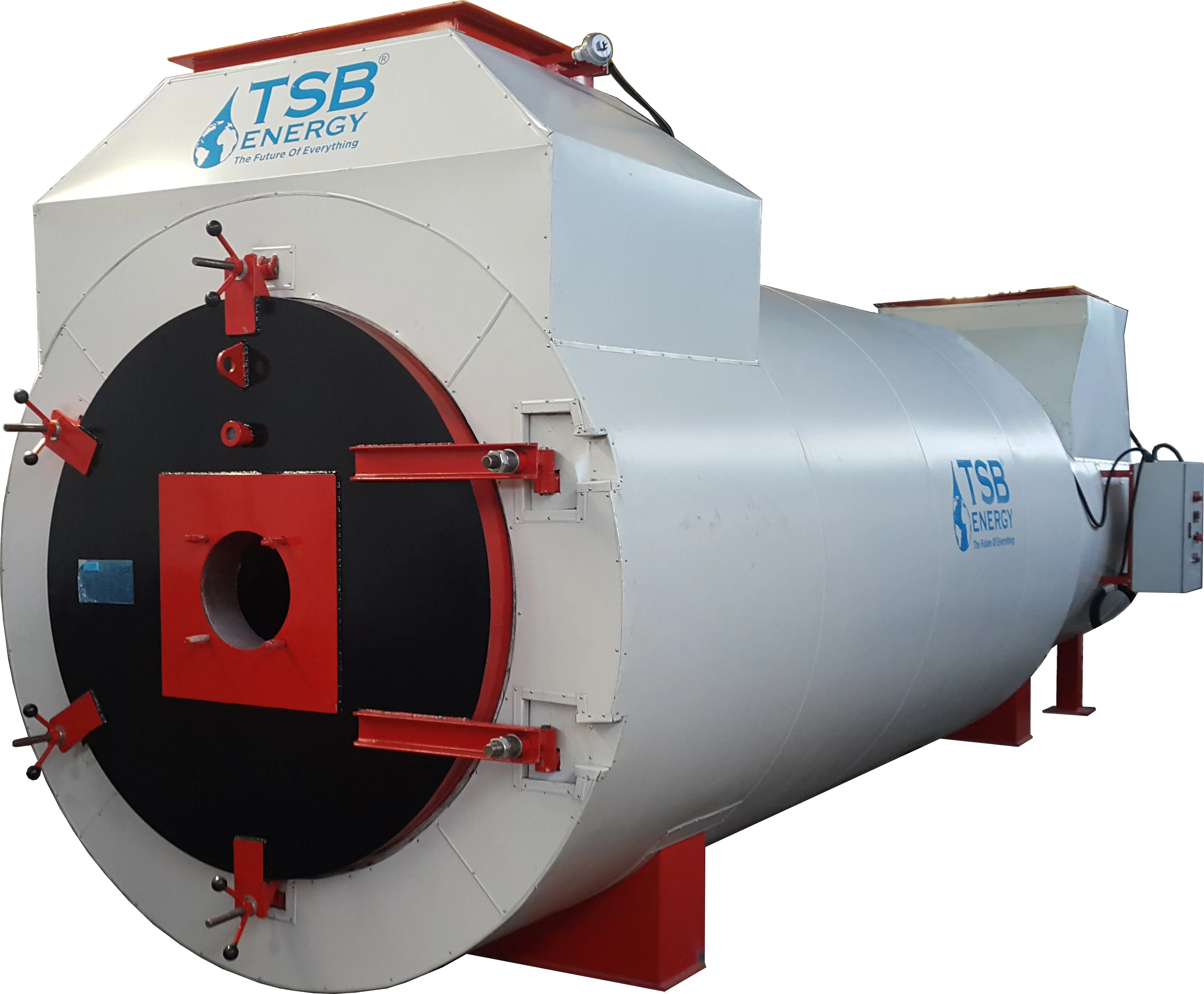

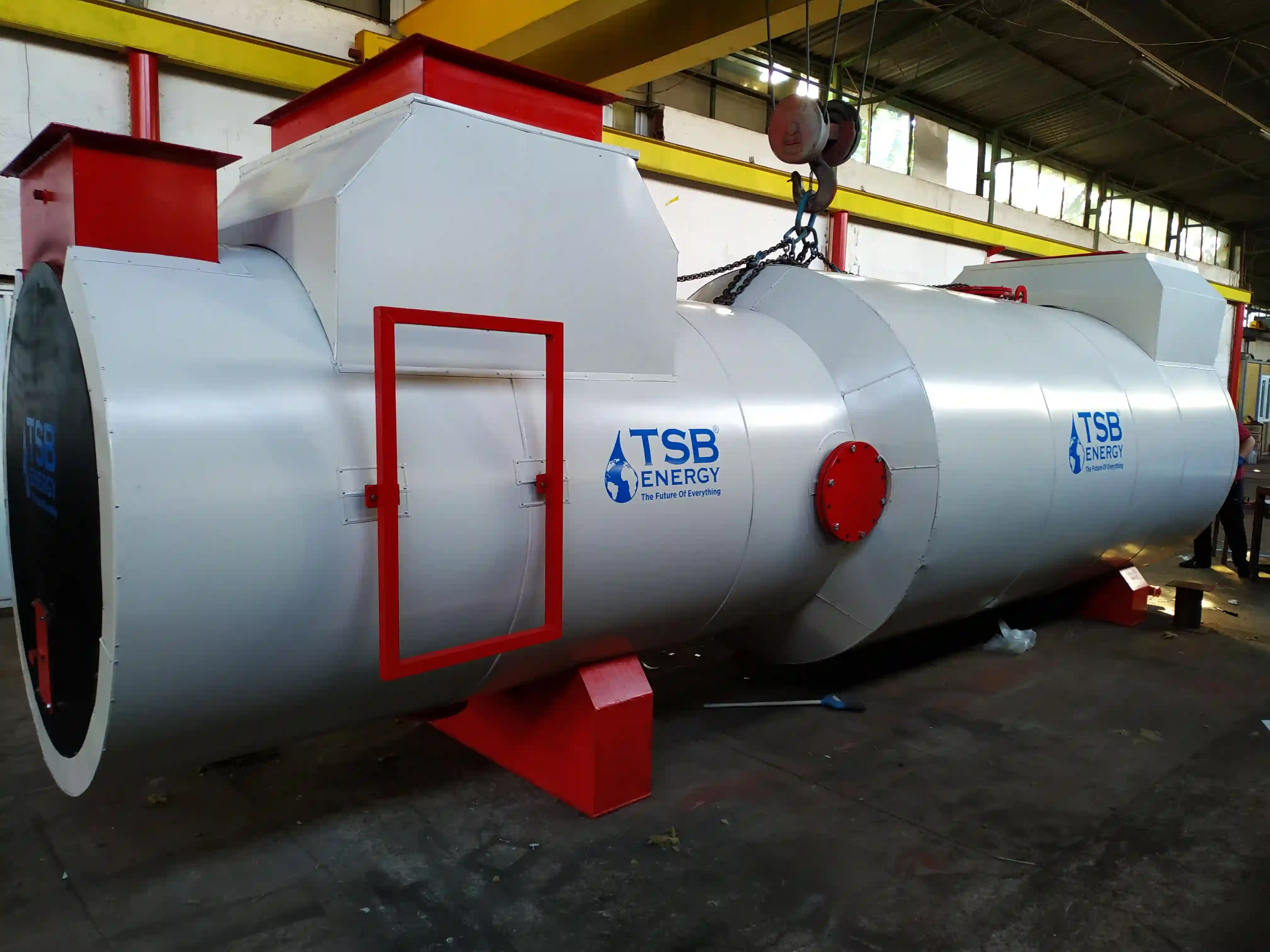

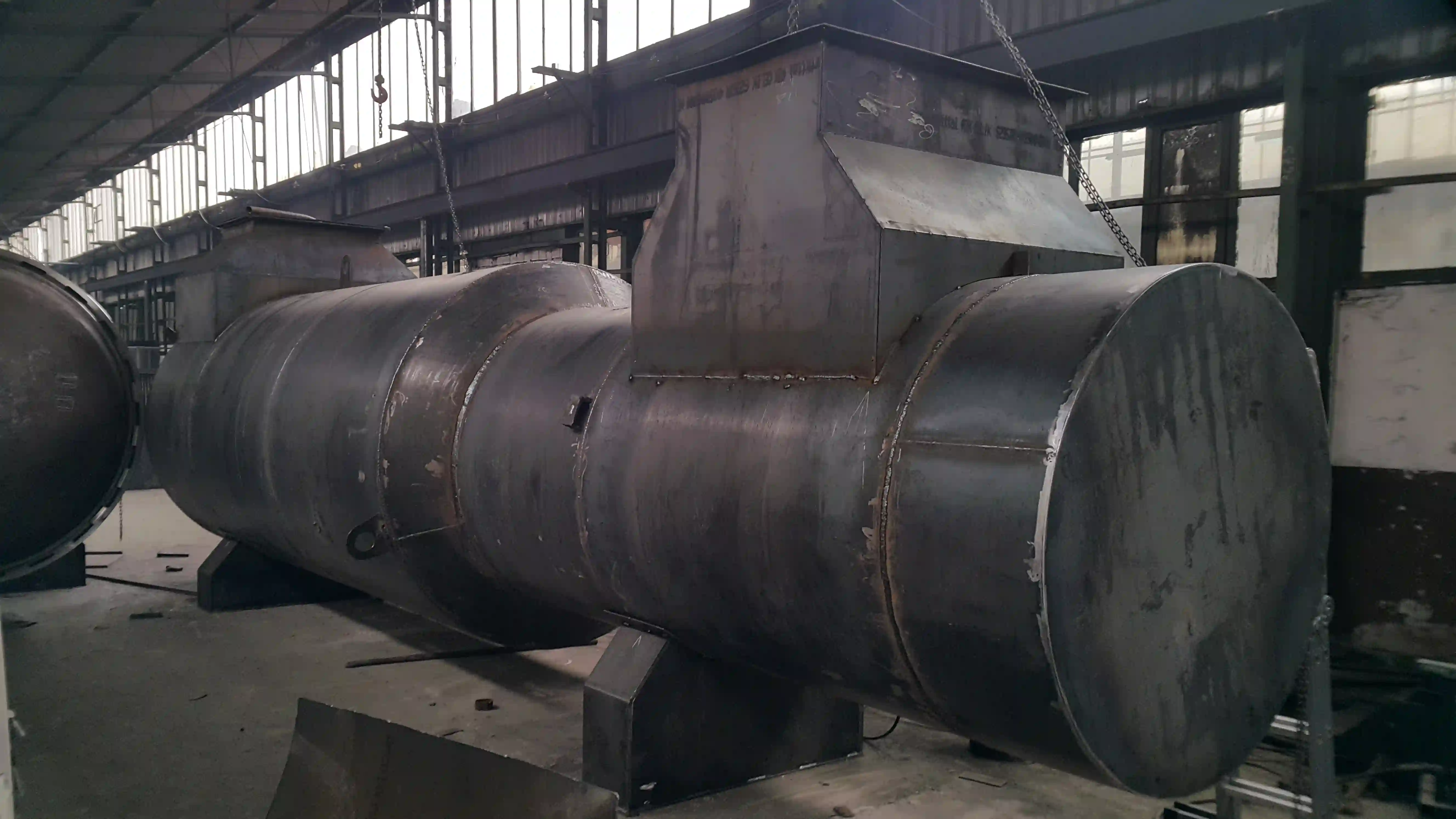

Endirekt Sıcak Hava Kazanı

Endirekt Sıcak Hava Kazanı Avantajları;

• İlk tesis masrafı diğer endüstriyel ısıtma sistemlerine göre çok daha azdır,
• Devreye alınması ile 10-15sn içinde ısıtma sağlanır, bekleme süresi yoktur,
• Aracı sıvı olmadığı için, arıtma, atık sıvı, donma ve sızdırma tehlikesi yoktur,
• Yatay veya dikey konumda tasarlandığı için hemen hemen her konuma uygundur.
• Çok az bakım gerektirir, minumum muayene, servis ve uzun ömür ve korozyonsuzdur,
• Basınçsız ve kapalı devre çalışma – kayıpsız sistem
• El değme sıcaklığında ön kazan kapağı.
• Modülasyonlu düzenleme ile 20:1'e kadar ısı girdisine izin verir.
• Pozitif veya negatif basınç altında proses hava fanının yukarısında veya aşağısında çalışabilir.
• Müşteri ihtiyaçlarına göre özel tasarım.
• Endüstriyel/ticari kazan teknolojisinde uzun yıllara dayanan deneyim
• H 2 hazır
• Düşük bakım ve servis maliyetleri
• Tsb Energy kontrol sistemiyle kolay kullanıcı ara yüzü.
• İsteğe bağlı, emisyonları etkilemeden çalışma verimliliğini daha da artırmak için, geri kazanım ünitesi (reküperatör) kullanarak, egzoz gaz ile yanma havası ısıtılmaktadır.
• Düşük NOx emisyonları mevcuttur.
• %100'e kadar hidrojenin yakılmasıyla CO2 emisyonları azaltılmaktadır.

• Isıtıcı tasarımına entegre edilmiş ve bütün cihazlarımızda bulunan akış izleme sistemleri sorunsuz ve güvenilir bir çalışma sağlar.
• Yüksek proses güvenilirliği, uzaktan kontrol bulunmaktadır.
• Uzman kadromuz ile firmanıza özgü müşteriye özel yazılım revizyonu.
• Kazan, opsiyonel olarak Modbus, Profibus gibi farklı haberleşme protokollerini içeren PLC ile donatılabilir ve böylece her türlü endüstriyel prosese kazan entegrasyonu sağlanabilir.

Karbon veya paslanmaz çelikten en yüksek teknik özelliklere göre üretilen Endirekt Sıcak Hava Kazanları, 380°C'ye kadar yanma ürünleri ile doğrudan temas olmadan temiz sıcak hava sağlarlar.

HAB, gaz veya yağ ateşlemesi için tam uyumlu bir brülör ve çok yüksek verimlilikte çalışması için isteğe bağlı bir reküperatör ile birlikte tedarik edilir. Sürücülü fan destekli sistem, Modülasyonlu brülör ile proses havası çıkış sıcaklığının tam kontrolünü sağlar.

Geleneksel dolaylı ısıtma yöntemlerine göre, HAB cihazlarımız, tesisin kurulum ve işletme toplam maliyetini basitleştirir ve azaltır. Özellikle yeni kurulumlar planlanırken, azalan alan talebi ve işletme kolaylığı, genel maliyetleri ve normal işletme bakım talebini büyük ölçüde azaltır.

Endirekt Sıcak Hava Kazanı Çalışma Prensibi;

Sürekli 5-6 m/sn hızlarda sirkülasyon içerisindeki temiz hava, türbülanslı akımda durgun noktası kalmayacak şekilde yatay veya dikey bir konstrüksiyonda dizayn edilmiş boruların ve külhanın çevresinden geçerken, yanma odasında meydana gelen alev-duman gazlardan aldığı ısı enerjisi ile havanın sıcaklığı endirekt olarak istenilen sıcaklık aralığına çıkartılır.

Belirli proses ısıtma gereksinimlerini karşılamak için farklı gazlar kullanılabilir ve bu da sıcak hava kazanlarımızı çok esnek bir sistem haline getirir.

Temiz hava fanı, her uygulamanın akış hızı ve karşı basınç gereksinimlerine göre özel olarak boyutlandırılır ve yüzeylerdeki emniyetli film sıcaklığı korunur. Brülör modülasyonu ve temiz hava fanı sürücüsü, proses ihtiyacına göre PID kontrolü ile kontrol edilir, böylelikle gerekli olan ısı girdisi oransal olarak sağlanır.

Dizayn: Endirekt sıcak hava kazanları, TS EN 13445, Loyd kuralları, TRD, DIN, EN ve ASME Section VIII Div 1’e göre; alev-duman gazları ile havanın temas etmediği yatay ya da dikey bir konstrüksiyonda, tasarımı ve üretimi yapılmaktadır. Tüm elektrikli bileşenler UL etiketli olup geçerli Ulusal Elektrik Kodu gerekliliklerine uygun şekilde kablolanmaktadır.

Kazan çalışmaya hazır olarak tek bir şase üstünde kompakt olarak teslim edilir. Tek gereken onu elektriğe ve sıcak hava kullanan cihazlara bağlamaktır.

HAB, prosesin gerektirdiği yerlerde muayene ve temizleme kapakları, yoğuşma tahliyeleri ve suya dayanıklı contalarla donatılır ve ısıtma yüzeyinde partikül birikimi riskini azaltmak için, cihaz üzerinde hava akışına engel olacak herhangi bir ölü nokta bırakılmaz.

Üniversite destekli Ar-Ge çalışmalarımızla rakipsiz verimlilik ve güvenlik, minimum karbon ayak izi, kolay bakım ve uzun ömür sunuyoruz. Kompakt tasarım, yüksek gaz ve akışkan hızları ile  yüksek termal performans ve düşük film sıcaklıkları elde edilmektedir.

TSB ENERGY Sıcak hava kazanı, alırken değil kullanırken kazanmanız için tasarlanmıştır.

Kullanım ve Bakım Kolaylığı: Basit yapısı ve kontrol ekipmanlarınız azlığı sebebiyle kolaylıkla bakımı yapılır.
Isı transfer ortamı olarak temiz hava veya gazlar kullanıldığından, kullanıcılar basınç, kireç oluşumu, korozyon, donma ve patlama riski gibi bilinen sorunlarla karşılaşmazlar.

Bir buhar sisteminin aksine, kondens ve dolayısıyla flaş buhar kayıpları, üfleme kayıpları veya besi suyu talebi olmaz, atık su deşarjı olmaz ve sistemler pahalı kimyasal işleme gerek kalmadan tamamen korozyonsuzdur. Tüm bunlar işletmeler için önemli tasarruflardır.

Kullanıcı dostu kontroller ve bileşenlere kolay erişim, işletim ve bakımı basitleştirerek, duruş süresini ve işletme maliyetlerini en aza indirir. Bir düğme ile başlatma, cihazın kendi kendini kontrol ederek olası hatalara karşı sistemi durdurması, kullanım süresine göre uyarılı özet bakım talimatlarının bulunduğu bir kontrol paneli sayesinde kazan operatörü için kazan kullanımı oldukça güvenilir ve anlaşılır hale gelmiştir.

Tüm güvenlik cihazları, PLC tarafından izlenmektedir. Alarm durumunda gerekli emniyetler alınmaktadır. Kazan kontrolü, kazan operatörü tarafından HMI üzerinden gerçekleştirilir. Aynı HMI üzerinden aktif alarmlar ve geçmiş alarmlar takip edilir. Alarm ve çalışıyor bilgileri diğer sistemlere dijital kontaklar (kuru kontak) üzerinden iletilir. Uzaktan veri toplama ve kazan durum bilgileri, ModBus, Modbus TCP/IP ve Profinet protokolleri aracılığıyla kullanılabilir.

Emniyet: Güvenlik ve standartlar bizim birinci önceliğimizdir. Kazanlarımız, hava akış prosestadı, çıkış sıcaklık koruması, baca sıcaklığı, yüzey emniyet sıcaklıkları izleme ve acil kazanları kapatma mekanizmaları gibi gelişmiş güvenlik özellikleriyle donatılmıştır.

Diğer ısıtma sistemlerinin basınçlı kap olması sebebiyle aşırı güvenlik sistemleri gerektirir, bu sistemlerde oluşabilecek arızalar tehlikeli olup, büyük tahribatlara yol açabilir, sıcak hava kazanlarının basınçsız olması sebebiyle böyle bir tahribat söz konusu değildir.

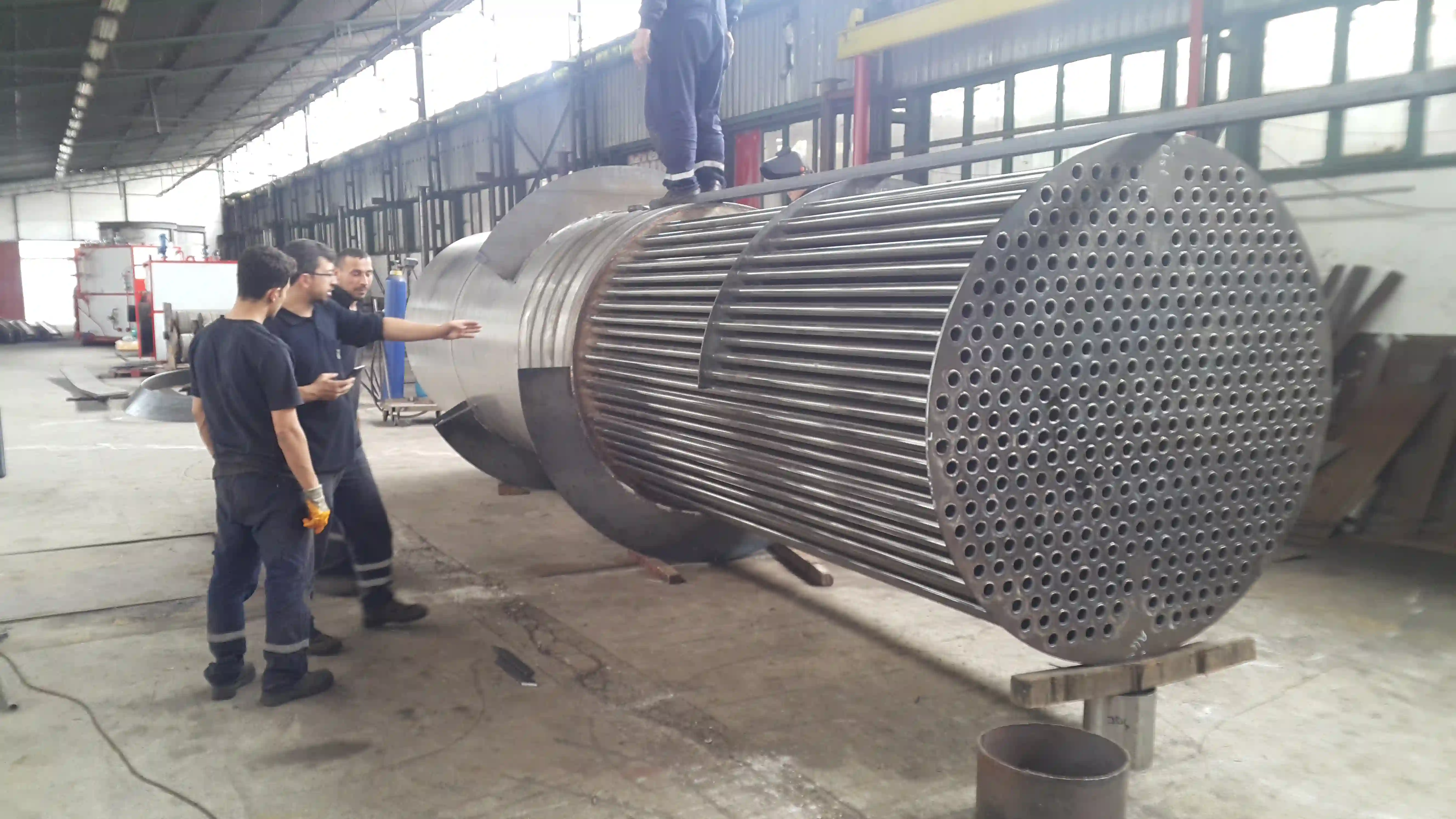

Malzeme: Endirekt sıcak hava kazanlarımızın zarf ve kapakları EN 10028-2 ’e uygun P355GH kazan sacından veya hijyenik olarak EN 10028-8’e uygun AISI304 kalite paslanmaz sacdan, kazan boruları EN 10216-7 ye uygun AISI304 veya AISI321 yüksek sıcaklık paslanmaz borulardan, aynalar ve külhan AISI310S ve AISI253 paslanmaz yüksek sıcaklık sacından imal edilmektedir.

Verim: Devreye alındığı anda 10-15 sn içerisinde sıcak hava üretir, sistem durduğunda ise ısıtmayı keser, dolayısıyla kazanlardaki gibi depolama ve ön ısıtma olmadığından bekleme kayıpları yoktur, lüzumsuz ısı kayıpları olmaz.

Ar-Ge departmanımızın çalışmaları ile sıcak hava kazanlarımızın boru çapları ve alev-duman gazları akışları analiz programları destekleri ile yeniden tasarlanmış ve kazan karşı basıncı ve hava karşı basınçları minimuma indirilmiştir. Bu sayede hem standart kazanlara göre daha düşük güçte(KW) elektrik motorları kullanılarak elektrik enerjisinden, hem de daha az NOx gazı çevreye atılarak yakıttan tasarruf sağlanmakta ve yüksek kazan verimi elde edilmektedir.

Sıcak hava kazanlarımızın ön kapısında ve cehennemlik kapağında üç sıra izolasyon sistemi mevcuttur, ilk sıra Hycast SS alümina katkılı ateş beton ile yüksek ısı iç duvarda hapsedilmektedir, daha sonra seramik elyaf battaniye ile betondan gelen ısı yükünün kazan kapısına geçmesi engellenmektedir, en son seramik paper kapağa yapıştırılarak kapağın el değme sıcaklığında kalması sağlanmaktadır.

100mm kalınlıkta yüksek yoğunluklu dış cidar izolasyonu sayesinde radyasyondan düşük ısı kaybı sağlanır. Isı yalıtımı, düşük lambda değerli galvaniz kaplı ve boyalı DKP sac ile kaplanmıştır. Tüm izolasyon düşük iletkenliğe ve yüksek yoğunluklu malzemelere sahiptir.

Klor üretimi ve benzeri kimyasal işlemler sırasında, hidrojen gazının çoğu kullanılmadan atmosfere salınır. Bu atık ve depolanması güç olan hidrojen uygun brülörler kullanılarak kazanlarımızda kullanılabilmektedir.

Çevre Dostu Tasarım: Amacımız daha temiz bir çevre olup, bunun için emisyonları en aza indirmeye çalışıyoruz, Temiz bir yanmada, gaz yakıtlı kazanlarımızda NOx emisyonları: 70 mg/Nm 3'ün altında, sıvı yakıtlı kazanlarımızda 150 mg/Nm3’ ün altında tutulmaktadır.

TSB ENERGY endüstriyel sıvı-gaz yakıtlı tüm ürünlerimiz, %100 hidrojenle çalışabilen uygun brülörle donatılarak, %100 hidrojenle çalışabilmektedir. Kazan yapısı ve çalışma prensibi yüksek hızlı alev-duman gazlarına göre tasarlandığı için, hidrojen yakıtında dahi NOx seviyesi standartların çok altında kalmaktadır. Aynı zamanda CO2 emisyonları da önemli ölçüde azalmaktadır.

Özelleştirme: Her imalatın ve prosesin işletmelere özgü birbirinden farkları olduğunu biliyoruz, Yüzlerce örneği ile kendini kanıtlamış cihazlarımızı, prosesinizin analizine dayanarak sizler için en uygun ve en ideal hale getiriyoruz. Svı-Gaz yakıtlı kazanlarımızı tasarlamak ve üretmek ve daha da önemlisi başarılı bir kurulum için gerekli mühendislik desteğini ve personeli sağlamak olağanüstü bir uzmanlık gerektirir. Bizlerden sadece bir kazan değil, yılların birikimini ve tecrübesini de satın alacaksınız.

Başka sorularınız varsa, lütfen bireysel bir uzman danışmanlığı talep etmekten çekinmeyin.

Müşterilerimize her kazan için aşağıdaki uzantılar sunulmaktadır:

• Otomasyon ve kontrol teknolojisi
• Temiz hava fanı
• Emniyet sıcaklık sensörleri ve akış sensörleri,
• Hava kanalları ve baca sistemleri
• Çok yüksek verimlilik ve düşük emisyonlar
• Standart olarak mikromodülasyon
• Basit ve kolay bakım
• Çift ve karışık yakıtlı ateşleme seçenekleri
• O2 ve CO trim seçenekleri

Endiret Sıcak Hava Kazanı Nedir?

Yüzeylerinin bir tarafında ısı alan akışkan olarak hava bulunan diğer tarafında ısı veren bir yakıtın yakılması neticesinde oluşan alev-duman gazlarının dolaştığı yollar bulunan, yanma hücresi alev boyuna ve ısı yüküne göre özel olarak tasarlanan, boruları, yüzeydeki film sıcaklıkları hesaplanarak, yüksek sıcaklığı abzorbe edecek çapta ve boyda tasarlanmış, kapalı basınçsız kaplara sıcak hava kazanı denilir.

Endirekt Sıcak Hava Kazanı Ne Zaman Kullanılır?

TSB ENERGY endirekt sıcak hava kazanı - jeneratörü, uzun ömür ve kullanım kolaylığının elzem olduğu ağır sanayi ve tozlu alanlar da dahil olmak üzere en zorlu endüstriyel ortamlar için uygundur.

Sıcak hava kazanları havanın ekonomik ve hızlı hareket ettirilmesi prensibinden yola çıkılarak tasarlandığı için ve sıcak hava çıkış sıcaklığı fan ve brülörün otomasyonlu kontrolü ile istenilen aralıkta net tutulabildiği için endüstriyel kurutma proseslerinde ekonomik ve kaliteli üretim sağlar.

• Kimyasal tesislerde ve rafinerilerde,
• Sofra tuzu, süt tozu, tütün, tuz, nişasta ve benzeri gıda maddelerinin kurutulmasında
• Tuğla, briket, kiremit ve benzeri yapı elemanlarının kurutulmasında
• Seramik ürünlerini kurutulmasında
• Maden filizi, ateş toprağı ve benzeri granül malzemelerinin kurutulmasında
• İzolasyon malzemelerinin imalatında
• Suni gübre üretiminde
• Kereste, kağıt ve benzeri ürünlerin kurutulmasında
• Yün, pamuk gibi yumuşak ürünlerin kurutulmasında
• Toz deterjan ve benzeri  toz veya granül kimyasal ürünlerin kurutulmasında
• Boyalı ürünlerin kurutulmasında
• Tahıl, tahta tozu, arap zamkı ve kömür tozunun kurutulmasında
