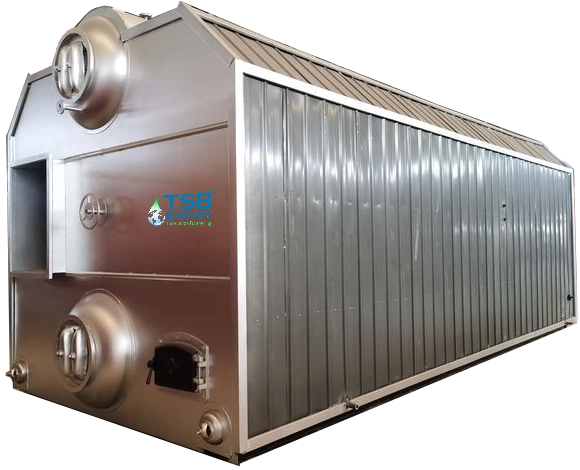

Su Borulu Buhar Kazanı

Su Borulu Buhar Kazanı Avantajları;

• İlave ısı geri kazanım sistemine gerek kalmadan %95+ verimlilik.
• Kazanda sürekli yerel denetimden, 72 saate gözetimsiz çalışmaya kadar farklı seviyelerde katılım.
• Geniş, su soğutmalı, gaz geçirmez ocak alanları.
• Müşteri ihtiyaçlarına göre özel tasarım.
• Kazan duvar konstrüksiyonları %100 su soğutmalı olup refraktersizdir.
• Endüstriyel/ticari kazan teknolojisinde uzun yıllara dayanan deneyim
• H2 hazır
• Hassas buhar basınç kontrolü
• Düzenleyici denetimlerin kolaylığı, menü kılavuzu kendi kendini açıklar.
• Düşük bakım ve servis maliyetleri
• Tsb Energy kontrol sistemiyle kolay kullanıcı ara yüzü.
• İç ve dış mekanlarda kullanıma uygundur.

• Yüksek proses güvenilirliği, uzaktan kontrol bulunmaktadır.
• Basınç altında düşük su hacmi nedeniyle işletmek daha güvenlidir.
• Otomatik ve emniyetli çalışır. Art arda çalışan emniyet sistemlerine sahiptir.

• Verimli elektrik motorlarının kullanımı ile düşük elektrik tüketimi.
• Düşük su hacminden dolayı bekleme ısı kayıpları buhar kazanlarına göre çok düşüktür.
• 5ppm'den az NOx, Ultra Düşük CO'ya kadar mevcuttur,
• %100'e kadar hidrojenin yakılmasıyla CO2 emisyonlarının azaltılabilir.

D tipi, %100 membran su soğutmalı bir fırındır, yıllık bakım maliyetlerini azaltır. Ön ve arka duvarlar kaynaklıdır ve refraktersizdir, D tipi kazanlar, aşırı ısıtılmış buhar sağlamak üzere özelleştirilmiştir. D tipi endüstriyel su borulu kazan, düşük bakım gerektiren D konfigürasyonunda 565 °C'ye (1050 °F) kadar aşırı ısıtılmış buhar sağlamaktadır.

Su Borulu Buhar Kazanı Çalışma Prensibi;

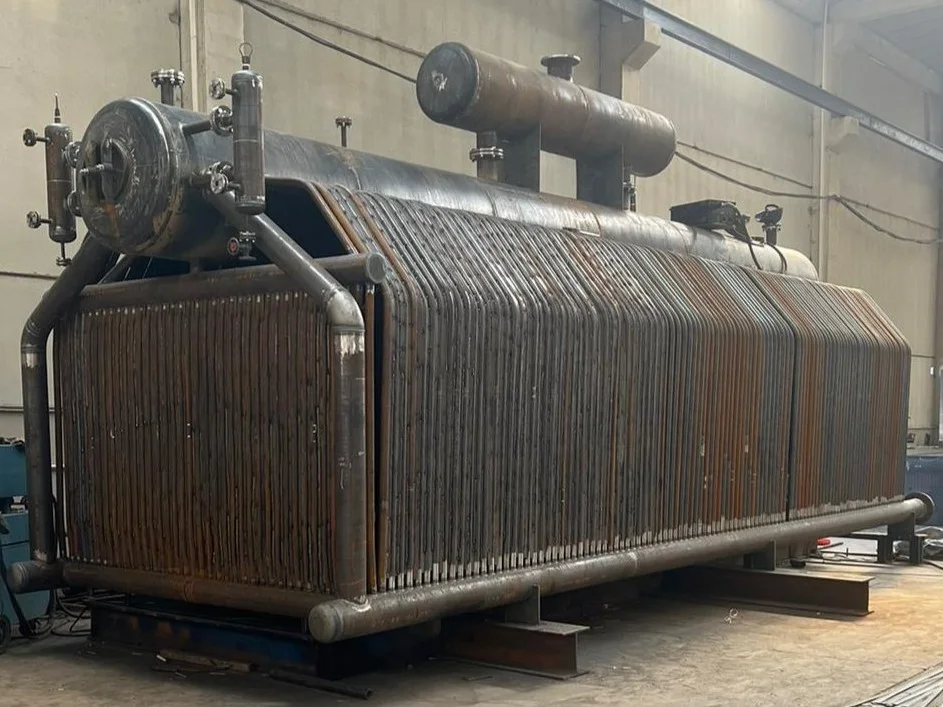

Bir su borulu kazan genellikle dört parçadan oluşur, alt besleme suyu tamburu - bazen çamur tamburu olarak bilinir - buharın çıktığı su yüzeyli üst buhar tamburu, iki tamburu birbirine bağlayan su boruları ve bir süper ısıtıcı ekonomizer bölümü (gerekli buhar kalitesine bağlı olarak). Su, ısı boruların kıyılarından geçerken iki tambur arasında konveksiyonla dolaşır. Soğutulmuş su belirli borulardan aşağı geçer ve yeniden ısıtılmış su kazanın tepesine, buhar tamburuna yükselir. Doymuş buhar, kullanıcıya ihraç edilmek üzere tamburun tepesinden çekilir veya sıcaklığı daha da yükseltmek için egzoz gazı akışı içindeki sonraki bir süper ısıtıcıdan geçirilir. Buhar tamburunun altından gelen daha soğuk su, besleme suyu tamburuna geri dönerken besleme suyu kaynağını önceden ısıtır.

Enerji verimliliğini artırmak amacıyla, fırına üflenen havanın ön ısıtılması ve besleme suyunun ısıtılması için egzoz gazları da kullanılmaktadır.

Isı transferini sağlamış duman gazları alçak korozyon etkisi yaratmadan, arka  duman sandığından bacaya geçerler. Bu şekilde yanma enerjisi, suya iletilerek basınç altında buhar üretilir.

Dizayn: Tüm kazanlar TS EN 12952, Loyd kuralları, TRD, DIN, EN, PED 2014/68/EC ve ASME Section VIII Div 1’e göre tasarım ve üretim yapılmakta ve tüm elektrikli bileşenler UL etiketli olup geçerli Ulusal Elektrik Kodu gerekliliklerine uygun şekilde kablolanmaktadır.

Üniversite destekli Ar-Ge çalışmalarımızla rakipsiz verimlilik ve güvenlik, minumum karbon ayak izi, kolay bakım ve uzun ömür sunar. TSB ENERGY buhar kazanı alırken değil kullanırken kazanmanız için tasarlanmıştır.

Kullanım ve Bakım Kolaylığı: Kullanıcı dostu kontroller ve bileşenlere kolay erişim, işletim ve bakımı basitleştirerek, duruş süresini ve işletme maliyetlerini en aza indirir. Bir düğme ile başlatma, cihazın kendi kendini kontrol ederek olası hatalara karşı sistemi durdurması, kullanım süresine göre uyarılı özet bakım talimatlarının bulunduğu bir kontrol paneli sayesinde kazan operatörü için kazan kullanımı oldukça güvenilir ve anlaşılır hale gelmiştir.

Tüm güvenlik cihazları, PLC tarafından izlenmektedir. Alarm durumunda gerekli emniyetler alınmaktadır. Kazan kontrolü, kazan operatörü tarafından HMI üzerinden gerçekleştirilir. Aynı HMI üzerinden aktif alarmlar ve geçmiş alarmlar takip edilir. Alarm ve çalışıyor bilgileri diğer sistemlere dijital kontaklar (kuru kontak) üzerinden iletilir. Uzaktan veri toplama ve kazan durum bilgileri, ModBus, Modbus TCP/IP ve Profinet protokolleri aracılığıyla kullanılabilir.

Emniyet: Güvenlik ve standartlar bizim birinci önceliğimizdir. Kazanlarımız aşırı basınç koruması, baca sıcaklığı, buhar sıcaklığı ve acil kazanları kapatma mekanizmaları gibi gelişmiş güvenlik özellikleriyle donatılmıştır.

Malzeme: Buhar kazanlarımızın zarf ve aynaları EN 10028-2 ’e uygun P355GH kazan sacından, nozul boruları EN 10216-2 ye uygun P235GH veya P265GH çelik çekme kazan borularından imal edilmektedir.

Verim: 100mm kalınlıkta yüksek yoğunluklu ön ve arka kapı izolasyonu sayesinde radyasyondan düşük ısı kaybı sağlanır. Isı yalıtımı, düşük lambda değerli galvaniz kaplı ve boyalı DKP sac ile kaplanmıştır. Tüm izolasyon düşük iletkenliğe ve yüksek yoğunluklu malzemelere sahiptir.

Klor üretimi ve benzeri kimyasal işlemler sırasında, hidrojen gazının çoğu kullanılmadan atmosfere salınır. Bu atık ve depolanması güç olan hidrojen uygun brülörler kullanılarak kazanlarımızda kullanılabilmektedir.

Çevre Dostu Tasarım:  Amacımız daha temiz bir çevre olup, bunun için emisyonları en aza indirmeye çalışıyoruz, Temiz bir yanmada, gaz yakıtlı kazanlarımızda NOx emisyonları: 70 mg/Nm3'ün altında, sıvı yakıtlı kazanlarımızda 150 mg/Nm3’ ün altında tutulmaktadır.

TSB ENERGY endüstriyel sıvı-gaz yakıtlı tüm ürünlerimiz, %100 hidrojenle çalışabilen uygun brülörle donatılarak, %100 hidrojenle çalışabilmektedir. Kazan yapısı ve çalışma prensibi yüksek hızlı alev-duman gazlarına göre tasarlandığı için, hidrojen yakıtında dahi NOx seviyesi standartların altında kalmaktadır. Aynı zamanda CO2 emisyonlarını da önemli ölçüde azaltmaktadır.

Özelleştirme: Her imalatın ve prosesin işletmelere özgü birbirinden farkları olduğunu biliyoruz, Yüzlerce örneği ile kendini kanıtlamış cihazlarımızı, prosesinizin analizine dayanarak sizler için en uygun ve en ideal hale getiriyoruz. Buhar kazanlarını tasarlamak ve üretmek ve daha da önemlisi başarılı bir kurulum için gerekli mühendislik desteğini ve personeli sağlamak olağanüstü bir uzmanlık gerektirir. Bizlerden sadece bir kazan değil, yılların birikimini ve tecrübesini de satın alacaksınız. Başka sorularınız varsa, lütfen bireysel bir uzman danışmanlığı talep etmekten çekinmeyin.

• Uzman kadromuz ile firmanıza özgü müşteriye özel yazılım revizyonu.
• Kazan, opsiyonel olarak Modbus, Modbus TCP, Profinet haberleşme protokollerini destekleyen PLC kullanılarak mevcuttaki scada veya benzeri sistemlere entegrasyonu ile uzaktan izlenmesi sağlanabilir.

Müşterilerimize her kazan için aşağıdaki uzantılar sunulmaktadır:

• Otomasyon ve kontrol teknolojisi
• Su arıtma sistemleri ve analizi
• Besleme suyu tankı ve diğer termal tanklar
• Isı geri kazanım sistemleri
• Borulama ve baca sistemleri
• Çok yüksek verimlilik ve düşük emisyonlar
• Basit ve kolay bakım
• Yoğuşmalı ekonomizer seçeneği
• Çift ve karışık yakıtlı ateşleme seçenekleri
• O2 ve CO trim seçenekleri

Çekinceleri;

Çok iyi arıtılmış besi suyu mecburiyeti vardır. (Çünkü besi suyu kazana girdikten sonra buhar halinde çıkar ve bünyesindeki tüm yabancı maddeler buhar jeneratörü içerisinde kalır, blöf sistemi mevcut değildir.)

Su Borulu Buhar Kazanı Nedir? Su Borulu Buhar Kazanı Ne Zaman Kullanılır?
Kullanım Alanları;

• Buharlı ısıtma sistemleri
• Kimyasal prosesler
• Gıda endüstrisinde (meyve suyu, makarna, peynir ve sütlü mamuller üretimi ile büyük fırınlar),
• Gıda sterilizasyonu
• Gübre endüstrisi
• Kauçuk ürünlerinin vulkanizasyonu
• Sterilizasyon amacı ile ilaç endüstrisinde
• İnşaat malzemeleri endüstrisi
• Kâğıt endüstrisi
• Rafineriler
• Ahşap işlenmesi (ahşap şekillendirme) gibi alanlarda kullanılmaktadır.
